Assalamualaikum Wr.Wb

Lab 6 – Konfigurasi InterVlan di Cisco

Contoh kasus soal :

Untuk topologi gunakan layout seperti dibawah ini :



Langkah pertama, setting Wireless AP dengan password yang diperintah pada kasus soal diatas terlebih dahulu untuk menyambungkan ke Laptop

AP1

Kemudian klik layout Laptop. Matikan laptop

Lalu pindahkan Wireless AP seperti gambar berikut

Nyalakan kembali Laptop

Kemudian klik tab Desktop pilih yang PC Wireless > tab connect > refresh > pilih Wireless sesuai yang dibuat di Access Point tadi yaitu dengan nama SSID AP-1 > connect

Lalu isikan password pada AP-1

Setting juga pada AP2 sama persis seperti penyettingan pada AP1 tetapi dengan SSID AP-2



Sesudah disambungkan wireless, maka akan seperti ini

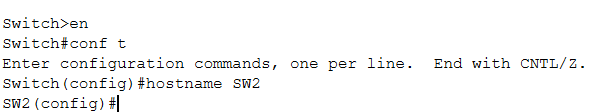

Kemudian konfigurasikan Switch dengan masuk ke privilege mode, privilege mode dan mengganti hostname Switch pada Switch1 dan Switch2

Langkah berikutnya, buat VLAN 10 dan 20 dengan nama Lab1 dan Lab2 pada Switch1 dan Switch2

Switch1

Switch2

Selanjutnya, buat PC1,PC2,PC5,PC6 berada di VLAN 10

SW1

SW2

Buat PC3,PC4,PC7,PC8 berada di VLAN 20

SW1

SW2

Lalu cek dengan perintah “ do sh vlan “

Kemudian buat trunk untuk menghubungkan antar switch sehingga vlan berapapun yang dilewatkan bisa berkomunikasi

Lanjut soal berikutnya, buat sub interface fa0.0/10 di router dengan ip address 192.168.10.1 dengan netmask 255.255.255.0

Sebelum membuat ip address, kita no shutdown dulu int fa0/0

Kemudian tambahkan ip tersebut dengan perintah berikut:

Lanjut soal selanjutnya, buat sub interface fa0.0/20 di router dengan ip address 192.168.20.1 dengan netmask 255.255.255.0

Setelah pembuatan ip address pada vlan 10 dan 20, kita buat dhcp server untuk sub interface fa0/0.10 dengan nama pool Lab1 ( konfigurasi network,default router dan dns server ) dengan perintah berikut :

kita buat dhcp server untuk sub interface fa0/0.20 dengan nama pool Lab2 ( konfigurasi network,default router dan dns server ) dengan perintah berikut :

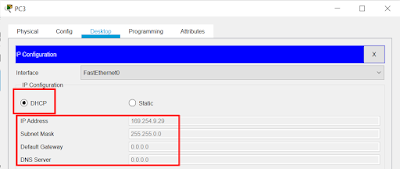

Lalu kita cek IP DHCP setiap PC, dan IP DHCP tersebut otomatis terisi seperti gambar berikut :

PC1

PC2

PC3

PC4

PC5

PC6

PC7

PC8

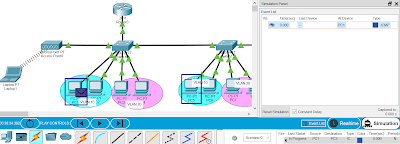

Coba lakukan uji coba berkirim data

PC1 dengan PC2

Dan hasilnya akan sukses karena berada di Vlan yang sama dan Switch yang sama

PC2 dengan PC4

Hasilnya failed karena berada di Vlan yang berbeda

PC1 dengan PC5

Hasilnya sukses karena berada di Vlan yang sama meskipun berbeda switch



Sekian dari saya apabila ada kurang dan salahnya saya mohon maaf sebesar-besarnya.

Wassalamualaikum Wr.Wb
